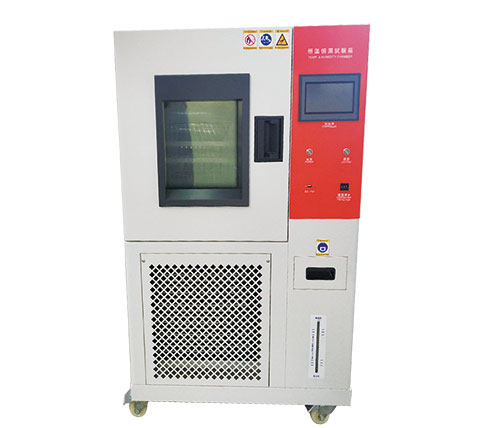

YH型標準恒溫恒濕養護箱是本公司按**建筑行業JG3037-1996對混凝土試件的標準養護要求而設計制作的 ，操作簡單，有電熱升溫和制冷降溫裝置，（選配）可在任意氣溫和室溫的條件下控制為20±1℃進行試體保養護，為建筑施工大中小水泥廠用科研部門標準養護試體提供了必不可少的設備之一。
二
三、結構及原理
結 構
1、該養護箱外殼為A鋼板，內箱體為塑料板和鏡面不銹鋼板兩種，保溫層為超細耐溫玻璃纖維棉組成體輕耐用、防腐，箱門采用磁膠條封閉，具有造型美觀、控濕精度高等一系列優點。
2、配備密閉式制冷機組，運行平穩、噪音小。
3、加熱器為新型快速加熱管，防銹防腐。


五：注意事項
1、制冷壓縮機不準頻繁起動，壓縮機制冷工作停電或停止必須間隔5分種后再開始二次起動，以免燒壞壓縮機組。
2、水泥試體恒溫養護箱不準倒置，以免壓縮機潤滑油和制冷劑混合，損壞壓縮機制冷系統。
3、搬運時不得傾斜45度角。
4、工作前進行絕緣測試，以免漏電發生危險。
5、工作前必須在水箱內加水至規定水位。
6、箱內溫度**高不超過35℃.
7、因質量引起的故障，自出廠之日起本廠電器保修半年，整箱保修一年。如因人為錯誤操作或電壓不穩引起的機器故障，不在保修范圍之內。
8、標準養護箱置于通風、干燥、平整、無腐蝕性介質的環境中使用。

接線示意圖：


1	2	3	4
黑	藍	紅	黃
干  球		濕   球
				加濕	制冷	加熱	火線	火線	零線
				17	20	21	22	23	24



原 理
YH型標準養護箱的工作原理：由電熱器和冷凍機產生升溫和降溫，用控溫儀進行調熱。
當室溫或水溫低于（箱內濕度）20℃時，控溫儀斷電器開始工作，室溫高于20℃斷電器斷電，電熱器停止升溫，保持箱內20±1℃恒溫（濕），當濕溫或水溫高于20±1℃冷凍機開始工作，箱內溫低于20±1℃冷凍機停止工作，開始恒溫（濕）控制，這樣反復連續工作，達到電子元器件的試驗準備工作。
接通電源、地線，并向水箱增濕儀、濕控儀傳感器加水。
四、操作及使用
1、操作面板的定義：
“”：【設定鍵】：進入、切換和退出參數設定狀態或查看狀態；
“”：【左移鍵】：左移選擇所要操作的數據位，選中的數字閃爍提示；
“”：【減小鍵】：用于參數設定狀態下減小數值。
“”：【增大鍵】：用于參數設定狀態下增加數值；
2、測量狀態下LED顯示：
上排顯示實時測量值，下排顯示設定值。左側顯示濕度信息，右側顯示溫度信息。溫度數據顯示格式為：3位數據00.0-99.9℃。濕度數據顯示格式：2 位數據 00-99%RH。
3、控制值設定：
在測量狀態下，按下“”幾秒后，進入控制值參數設定狀態。此時某項待修改值的數據位閃爍，按”” “”修改閃爍位值，按“”左移來選擇設定的數據位，被選擇的位將閃爍提示。如果某個參數修改完成或不需要修改，可通過按“”鍵直接進入下一項參數項的修改。當所有的參數都設置完畢后再按“”鍵時，儀表會自動保存控制值并退出設定狀態，返回正常測量狀態。


參數代號	含義	設置范圍	默認值
ST	溫度目標值	0.00-99.9℃	20.0℃
SH	濕度目標值	00-99%RH	95%RH


超時自動退出設定狀態：在參數值設定狀態下，如長時間沒有操作時，大約30S后儀表會因操作超時而自動返回正常測量狀態，所設置參數無效。
4、控制參數設定：
在測量狀態下，同時按下“”+“”幾秒后，進入控制值參數設定狀態。此時某項待修改值的數據位閃爍，按”” “”修改閃爍位值，按“”左移來選擇設定的數據位，被選擇的位將閃爍提示。如果某個參數修改完成或不需要修改，可通過按“”鍵直接進入下一項參數項的修改。當所有的參數都設置完畢后再按“”鍵時，儀表會自動保存控制值并退出設定狀態，返回正常測量狀態。




參數代號	含義	設置范圍	默認值
制冷參數設置
TH	制冷啟動閥值	0.1-99.9℃	20.8℃ 備注1
Tu	制冷停止閥值	0.1-99.9℃	20.2℃
加熱參數設置
TL	加熱啟動閥值	0.1-99.9℃	19.3℃
Td	加熱停止閥值	0.1-99.9℃	19.7℃
除濕參數設置
HH	除濕啟動閥值	1-99%RH	98%RH 備注2
Hu	除濕停止閥值	1-99%RH	96%RH
加濕參數設置
HL	加濕閥值	1-99%RH	91%RH
Hd	加濕停止閥值	1-99%RH	93%RH
輔助控制參數設置
PL	加熱功率限制	0—100 %	100%
DL	壓縮機上電延時	0-5	3
TC	溫度修正值	-9.9- 9.9℃	0
HC	濕度修正值	-9-9%RH	0%RH
A	風速等級	0-13	0，見注釋1
AD	通訊地址	00-99	00
S1	定時等待時間	0.1-9.9分鐘	5 分鐘  備注3
S2	定時工作時間	0.0-9.9分鐘	0.2分鐘 備注3

備注：
1.         制冷閥值≥制冷停止閥值≥加熱停止閥值≥加熱閥值；
2.         除濕閥值≥除濕停止閥值≥加濕停止閥值≥加濕閥值；
3.         定時加濕功能。如果采樣濕度≥設定濕度連續S1分鐘，則自動加濕S2分鐘。如果定時工作時間S2設置為0時，則關閉此功能。
4、用數字式控溫儀控制冷卻系統與加熱系統。
5、加濕系統采用超聲波增濕儀加濕，選用干濕溫差控制儀控制箱內濕度。
